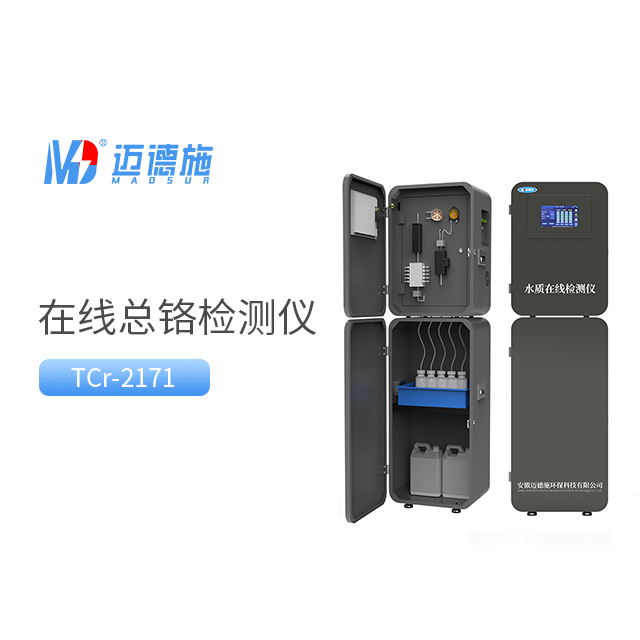

在线总铬监测仪通过自动化流程实现水体中总铬（含六价铬与三价铬）浓度的实时检测，其核心部件围绕 “水样预处理 - 试剂反应 - 信号检测 - 数据处理” 四大环节设计，各部件协同工作确保检测精度与稳定性，是设备实现连续、可靠监测的基础。
水样预处理模块是保障检测代表性的首要部件，主要负责将水样处理为符合反应要求的状态。该模块包含采样单元与转化单元：采样单元由进样泵、采样管路及过滤装置组成，进样泵按设定频率抽取水样，采样管路传输水样至检测系统，过滤装置（如微孔滤网）可去除水样中悬浮物与杂质，避免堵塞后续管路或干扰反应；转化单元是总铬检测的关键，因试剂法通常仅对六价铬有特异性反应，需通过转化单元将水样中的三价铬氧化为六价铬 —— 核心组件为氧化反应器与氧化剂投加装置，氧化反应器提供适宜的温度、pH 等反应条件，氧化剂投加装置精准注入氧化剂（如高锰酸钾、过硫酸铵），确保三价铬完全转化，同时配备搅拌组件促进反应均匀，转化后的水样进入后续反应环节。 试剂存储与投加模块是实现化学反应的核心支撑，负责精准供应检测所需试剂。该模块包含试剂储液罐、计量泵与试剂管路：试剂储液罐按试剂类型分区设计（如氧化剂、显色剂、缓冲剂、还原剂等），罐体具备避光、防腐特性，防止试剂降解或腐蚀罐体，部分储液罐配备液位传感器，实时监测试剂余量并在不足时报警；计量泵为高精度蠕动泵或柱塞泵，可按预设体积比例精准抽取试剂，确保试剂投加量的准确性（误差通常≤±2%），避免因试剂过量或不足影响反应效果；试剂管路采用耐化学腐蚀材质（如聚四氟乙烯），减少试剂与管路的相互作用，同时配备单向阀防止试剂回流污染储液罐。 反应检测模块是实现 “化学信号 - 物理信号” 转化的关键，包含反应单元与检测单元。反应单元由反应池、温控组件与搅拌组件构成：反应池为密闭式结构，确保水样与试剂充分混合反应，池壁光滑且耐腐蚀，便于后续清洗；温控组件（如加热片、温度传感器）将反应温度控制在适宜范围（通常 25-40℃），保障显色反应速率与稳定性；搅拌组件通过磁力搅拌或机械搅拌方式，使反应体系均匀，避免局部浓度过高导致反应不完全。检测单元核心为光学检测组件，通常采用分光光度计原理 —— 包含光源、比色皿与检测器，光源发射特定波长的单色光（如 540nm 附近，适配总铬显色产物的特征吸收波长），单色光穿过装有反应后溶液的比色皿，检测器测量透过光的强度，根据朗伯 - 比尔定律，透过光强度与总铬浓度呈负相关，从而实现浓度的定量检测，部分检测单元配备参比光路，减少光源波动对检测结果的影响。 数据处理与控制模块是设备的 “中枢系统”，负责协调各部件运行与数据输出。该模块包含主控电路板、数据采集单元与通信单元：主控电路板集成微处理器，可预设检测周期、试剂投加量、反应时间等参数，同时实时接收各部件的状态信号（如液位、温度、泵体运行状态），在部件异常时触发报警并停机保护；数据采集单元接收检测单元输出的光强度信号，将其转化为数字信号后，结合校准曲线计算总铬浓度；通信单元支持 RS485、4G、以太网等多种通信协议，可将检测数据实时传输至本地数据采集仪或云端监测平台，同时支持远程参数设置与设备状态查询，便于运维管理。 此外，清洗与废液处理模块是保障设备长期稳定运行的辅助核心部件。清洗单元包含清洗液储液罐与清洗泵，在每次检测完成后，清洗泵抽取清洗液（如纯水、稀酸溶液）冲洗反应池、比色皿与管路，去除残留的反应产物与试剂，避免交叉污染；废液处理单元由废液收集罐与排放管路组成，收集检测与清洗过程中产生的废液，部分配备废液浓度监测组件，确保废液符合环保排放标准后再排放，或提示定期更换废液罐，避免废液泄漏污染环境。 综上，在线总铬监测仪的核心部件涵盖水样预处理、试剂投加、反应检测、数据处理及清洗废液处理五大类，各部件功能互补、协同工作，共同实现总铬浓度的自动化、精准化监测，为水质管控提供可靠数据支撑。
|
